Come prendere le misure delle tapparelle?

Come Prendere le misure delle tapparelle con guide esistenti?

Per calcolare in maniera adeguata il preventivo della tapparella basta inserire nell’apposito modulo le misure finite di realizzazione.

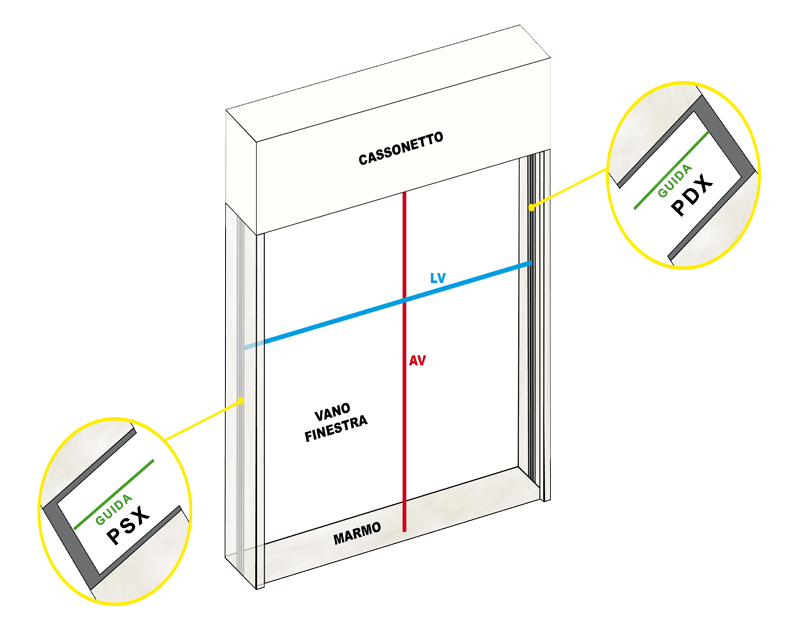

Come prendere le misure della tapparella per acquistarne una nuova?

PSX: Profondità guida sinistra

PDX: Profondità guida destra

LV: Larghezza Vano finestra

AV: Altezza Vano finestra



  • Larghezza Finita= PSX + PDX + LV – 8 mm

Per rilevare la Larghezza finita prendi la misura fondo guida e defalca 8 mm.

  • Altezza Finita = AV (Altezza Vano Finestra) + 20 cm

Procedi misurando l’Altezza finita, rileva la misura da terra a inizio cassonetto e aggiungi 20 cm.



N.B. Aggiungere sempre al vano luce la misura della profondità delle guide e, qualora non fossero presenti, segnalare la profondità della guida che desideri utilizzare.



Come Prendere le misure delle tapparelle in caso di guide per sostituzione?

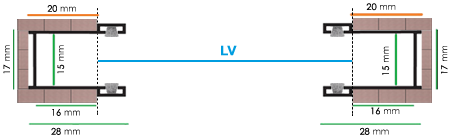

1.Guida di scorrimento PG 28 X 17 X 28 mm

Guide di scorrimento per tapparelle modello PG dimensione 28x17x28 mm.

LARGHEZZA FINITA: LV (Larghezza Vano finestra) + 2,4 cm

Per rilevare la Larghezza finita prendi la misura e aggiungi 2,4 cm.

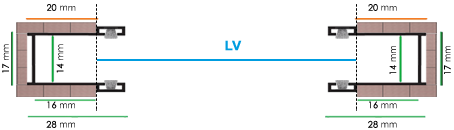

2. Guida di scorrimento GE 28 X 17 X 28 mm MINI

Guide di scorrimento per tapparelle con profilo mini.

LARGHEZZA FINITA: LV (Larghezza Vano finestra) + 2,4 cm

Per rilevare la Larghezza finita prendi la misura e aggiungi 2,4 cm.



3. Guide di scorrimento PG 30x25x30 mm

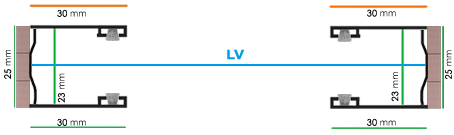

a) APPLICAZIONE IN LUCE

Guida di scorrimento per tapparelle modello PG, applicazione in luce.

LARGHEZZA FINITA: LV (Larghezza Vano finestra) – 1,6 cm

Per rilevare la Larghezza finita prendi la misura e defalca 1,6 cm.

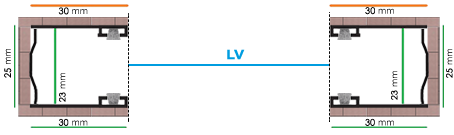

b) APPLICAZIONE ad INCASSO

Guida di scorrimento PG, applicazione ad incasso nel muro.

LARGHEZZA FINITA: LV (Larghezza Vano finestra) + 4,4 cm

Per rilevare la Larghezza finita prendi la misura e aggiungi 4,4 cm.



Diametro di Avvolgimento

Rullo Ottagonale da ø 60

Altezza Tapparella (in cm)
PROFILO 100 130 160 190 220 250 280 300
Alluminio Mini 13,5 15,5 16,5 17,8 18,5 19 20,5 21,5
Alluminio 15 16 17,3 18 20 21,3 22 22,8
PVC 16 17 18,3 19 21 22,3 23 23,8
Acciaio Mini 12,5 13,5 15,1 16 16,7 17,3 18 18,5
Acciaio 15 17,2 18,5 19,5 20,7 22 23 24
Pvc Fibra di Vetro 18,5 20 21 23 24 26 27 28
PVC 7.5 kg/mq 16.5 19,5 21 22 23 24,5 25,5 26,5



Rullo Ottagonale da ø 70

Altezza Tapparella (in cm)
PROFILO 100 130 160 190 220 250 280 300
Alluminio 15,3 16,9 18,2 20,0 20,8 21,9 22,8 23,5
PVC 16,3 17,9 19,2 21 21,8 22,9 23,8 24,5
Acciaio 15,3 18,1 19,4 21,5 21,5 22,6 23,8 24,7
PVC Fibra di Vetro 19 21 23 24 25 26 28,5 29
PVC 7.5 kg/mq 18 21 22,5 23,5 24,5 26 27 28



Come eseguire un montaggio tapparella fai da te?



Schede Tecniche

Pdf informativo Tapparelle in AlluminioTapparelle in Alluminio



Pdf informativo Tapparelle in AcciaioTapparelle in Acciaio



Pdf informativo Tapparelle in PVCTapparelle in PVC
