FRANGISOLE S70-S90

Frangisole guidato da esterno con lamelle in alluminio S70/90

Il Frangisole in alluminio S è un modello adatto per l’installazione da esterno per ogni tipo di applicazione; per finestre di grandi e piccole dimensioni e per balconi. Grazie al suo design morbido e raffinato e con un eccellente grado di ombreggiamento, si adattano perfettamente ad ogni contesto.

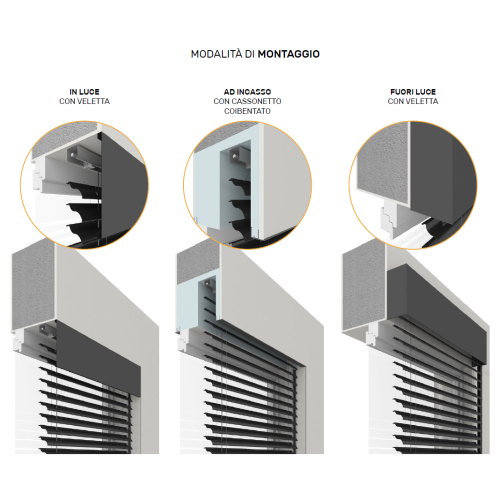

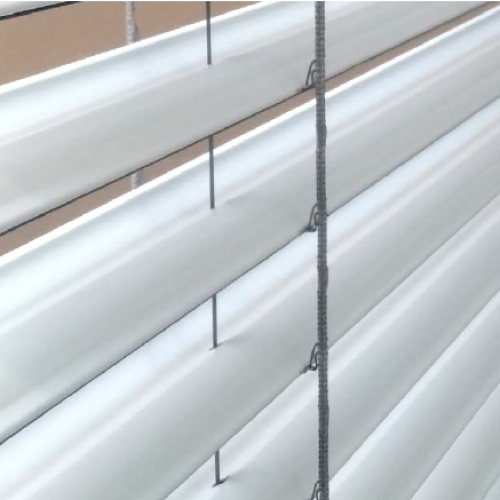

La lamella a forma di S da 70mm o 90mm è ribordata con guarnizione antirumore e guide rigide di scorrimento laterali. E’ ideale per il montaggio in luce o nel vano.

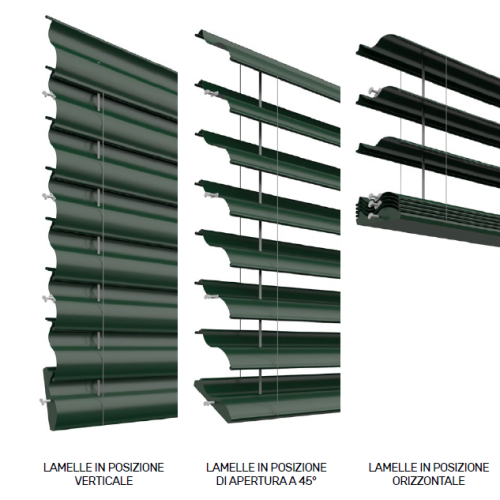

Le lamelle possono essere orientate in ogni posizione con movimento a 90° con un oscuramento fino al 90% con un gradevole impatto estetico. Inoltre, è possibile movimentarle sia ad argano che a motore.

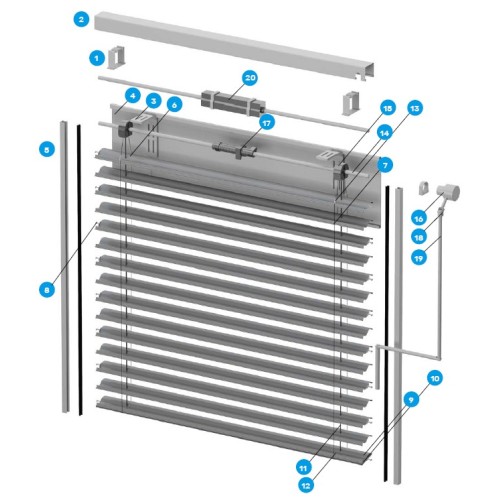

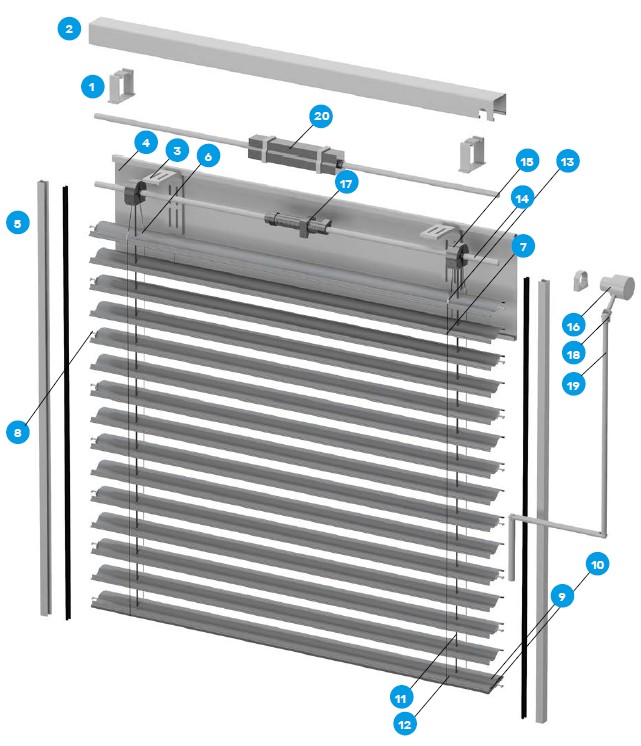

Il Frangisole in alluminio con lamelle impacchettabili è così composto:

1. Supporto cassonetto in acciaio zincato
2. Cassonetto in lamiera di acciaio zincato, misura 56x58
3. Supporto veletta (opzionale, usare in mancanza di cassonetto)
4. Veletta in lamiera di alluminio pre-verniciata
5. Guide laterali in alluminio, misura 20x21 mm

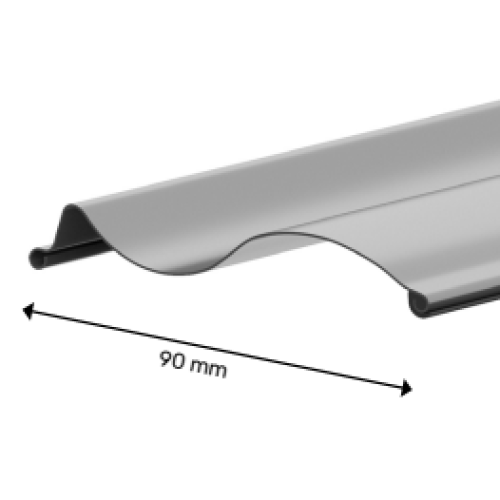

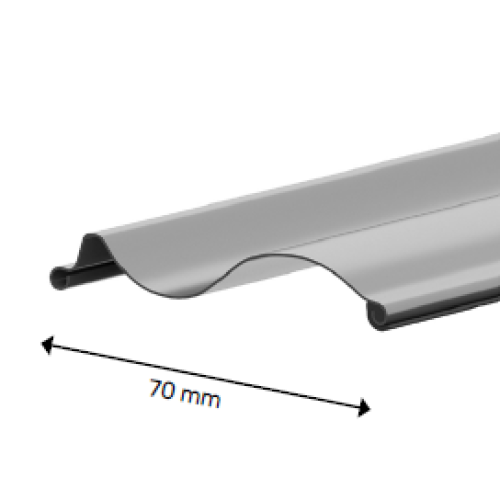

6. Lamella 70/90 mm a “S” in lega di alluminio spessore 0,45 mm, con bordature su entrambi i lati
7. Gancio lamella in acciaio inox
8. Inserto guide in zama, posizionati in maniera alternata
9. Terminale in alluminio estruso, dimensioni 90x20 mm
10. Tappo terminale in materiale sintetico
11. Nastro di sollevamento “Texband”, larghezza di 8 mm
12. Scaletta di orientamento “Terilene”
13. Mammut in acciaio
14. Albero a goccia in alluminio, diam. 14 mm
15. Variatore da 70/90 con cordini e rocchetto

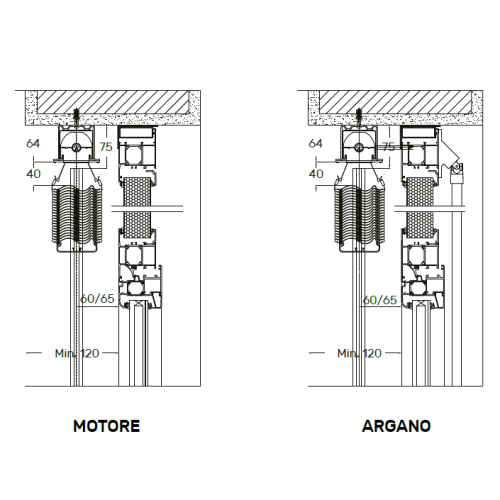

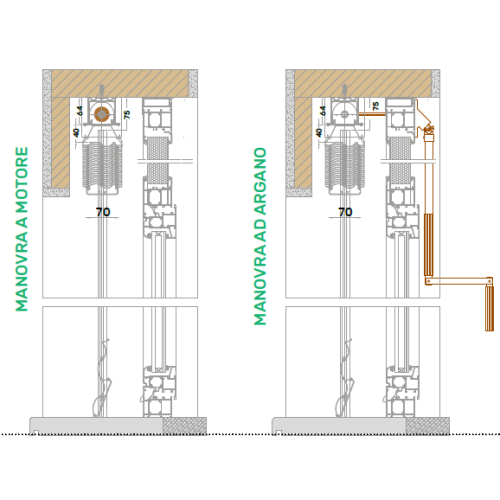

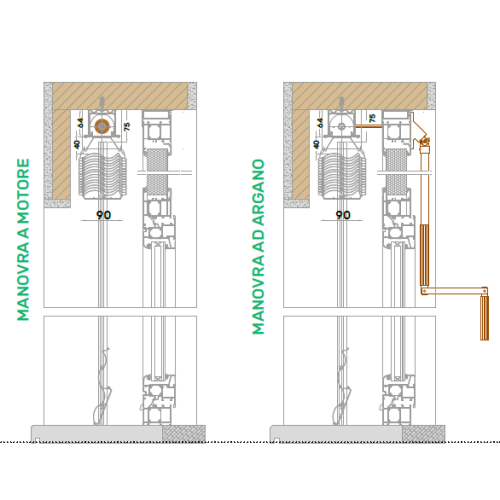

PER MANOVRA AD ARGANO

1. Argano diretto per attacco asta di manovra
2. Finecorsa per manovra manuale
3. Snodo per attacco asta di manovra
4. Asta di manovra in alluminio, diametro 15mm




PER MANOVRA A MOTORE

1. Motore 230V/50Hz

I frangisole esterne sono realizzate in italia in diverse varianti di colori.





NB. è necessario avere uno spazio utile di almeno 14cm per l'installazione. LE MISURE SI INTENDONO FINITE.




Tempi di produzione: 16 giorni lavorativi




Per esigenze specifiche ti consigliamo di acquistare il KIT CAMPIONATURA perché la tonalità dei colori, poichè anche se è in alta definizione e fedele alla realtà, potrebbe variare a seconda della luminosità del monitor utilizzato

---
